匯總近年來用于蠶種省力化生產的機具設備，給蠶種生產企業提供一定的參考。
桑葉全程消毒系統
四川省三臺蠶種場從2016年開始著手桑葉全程消毒系統的設計和研制，并于 2017春投入蠶種生產，通過3年的使用運行，系統穩安全、效果良好，達到了預期設計目的。該系于2018年6月獲國家實用新型專利。

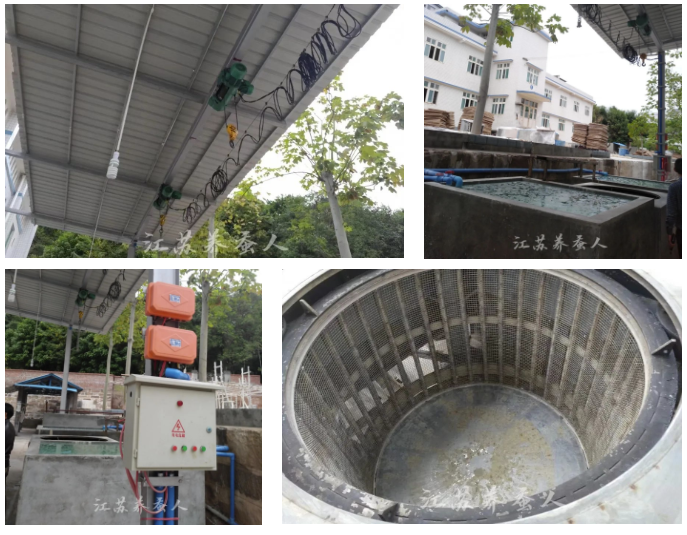

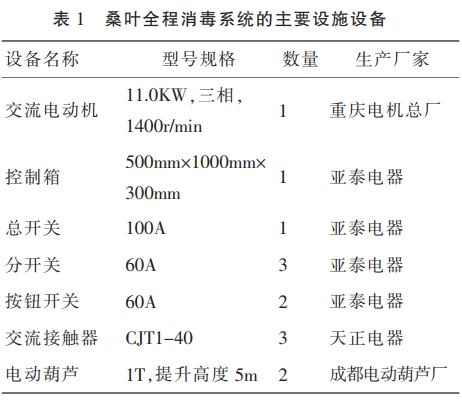

系統主要由控制裝置、傳送裝置、消毒裝置、脫水裝置、提升裝置組成。桑葉全程消毒系統操作流程為：
1. 桑葉浸泡（將未消毒桑葉裝入消毒簍中，運送至消毒區，由電動葫蘆將消毒簍提升到消毒池中，浸漬8～10min，在3min和6min各提升1次，排出桑葉中的氣泡。）
2. 回收藥液（浸泡時間達標后，用電動葫蘆將消毒簍提升至液面1~1.5m時靜置2min，讓藥液回流至消毒池。）
3. 桑葉脫水（濾液完成后，用電動葫蘆將消毒簍放入脫水機的內桶后，啟動脫水機，運行2min后停止。）
4. 攤放運輸（脫水后的桑葉運送至桑葉儲藏室已消毒區攤放，使用電扇加速桑葉中的有效氯成分散發；給桑前20min用背篼裝好消毒葉，由提升機運輸?shù)街粮鳂菍庸B(yǎng)蠶使用。）

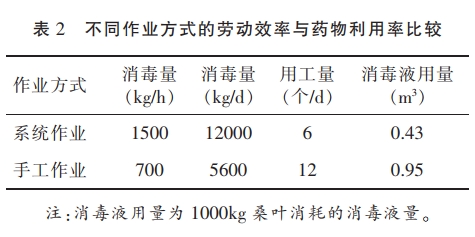

桑葉全程消毒系統還可對蠶箔、給桑架和蠶網進行浸泡消毒，1h浸泡蠶箔600個、給桑架350個、蠶網1500根，蠶網浸泡甩干后可直接使用。桑葉全程消毒系統具有穩定性好、作業效率高、人體危害小、藥物利用率高等優點，使用該系統可以做到桑葉消毒工作標準化、規范化、精細化，同時可以兼顧其他部分蠶具消毒，適合在蠶種生產行業中推廣應用。
來源：陳谷，鞠中華，蘇建，等. 桑葉全程消毒系統研制與運用[J]. 四川蠶業，2020，2：39-40.
照片來源：江蘇養蠶人
拍攝于2017年10月10日
新型蠶種母蛾烤蛾房

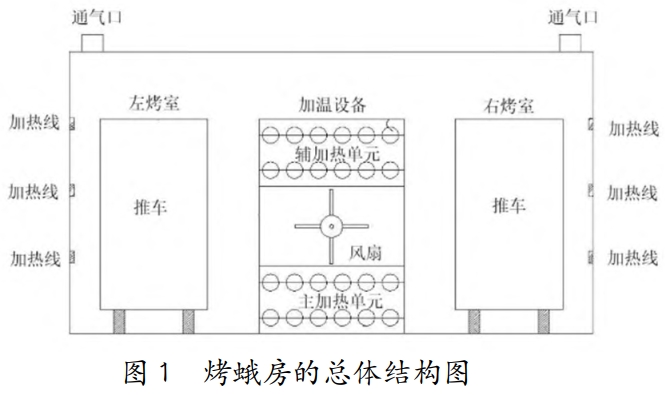

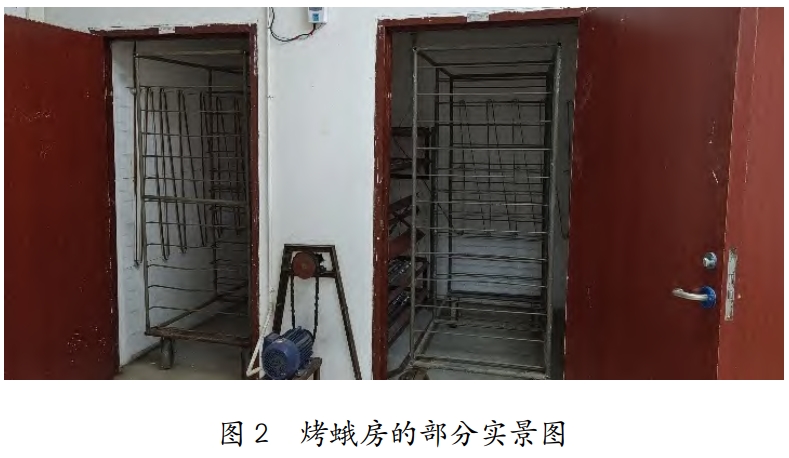

新型蠶種母蛾烤蛾房由左烤室、右烤室、加溫設備以及中控單元與警報連接裝置等構成。其工作方式：放置蠶種母蛾的推車位于左、右烤室內，左、右烤室墻面均勻布置加熱線，且相互連通，中間放置加溫設備；通過加溫設備上的加熱單元加熱升溫，利用風扇驅動熱量均勻分散，以達到母蛾烘烤干燥的效果。烤蛾房內布置的溫度傳感器與中控單元、加溫設備以及警報裝置連接，用以自動控溫以及溫度異常時發出警報。

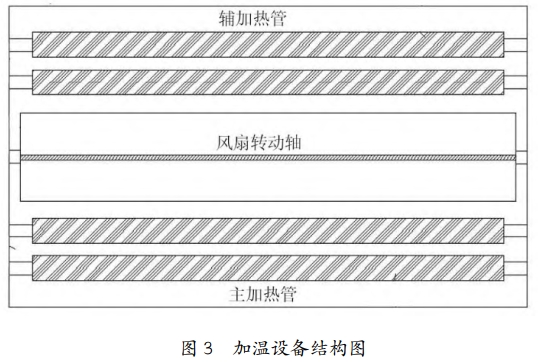

烤室設計（烤蛾房共有2個左右連通的用于放置推車的房間，烤室墻面均勻布置加溫線，與推車高度相等；左右烤室布置有溫度傳感器，上方分別設置兩個排風通氣口?？臼业募訜峋€增加了若干個加溫點，線覆蓋的高度與推車高度平齊，使升溫速度提高，推車多面受熱均勻：連接的溫度傳感器迅速感應室內溫度，以達到合理控溫的效果。熱量從通氣口進行交換，減少熱損失，達到排氣換氣的效果。）加溫設備（由下層的主加熱管單元、上層的輔加熱管單元以及中間的風扇組成加溫設備。）

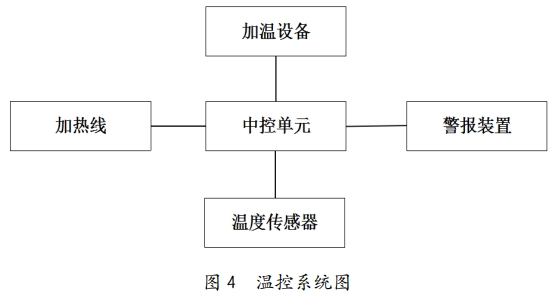

控溫設備（由溫度傳感器與中控單元、加溫設備、警報裝置連接而成。中控單元分別與加溫設備中主加熱管單元的功率開關、輔加熱管單元的功率開關、電熱線的功率開關以及風扇的開關連接，達到分別控制的目的。設置在左、右烤室的溫度傳感器能快速感應烤室溫度，如果溫度未達到設定值，中控單元則控制加溫設備以及加熱線發熱，使得溫度快速提升至設定溫度：當溫度超過設定溫度時，中控單元控制警報裝置發出警報。）
新型蠶種母蛾烤蛾房的投入使用，能夠改善蠶種母蛾烘烤的基礎配套設施條件，提高烘蛾效率，保證烘蛾質量效果。具有熱利用率高、安全省時、快速、均勻烘干等特點，烘烤效果顯著提升，蠶種母蛾樣本干燥快速且均勻；節約人工調換樣本的時間和成本，顯著提高工作效率；警報系統能及時、迅速反饋溫控系統故障，保障蠶和母蛾樣本的質量達到合格水平，避免出現重大技術事故。通過新型蠶種母蛾烤蛾房的應用，蠶種母蛾微粒子病檢驗檢疫效率得到大幅提升，蠶種質量安全得到有效保障。
來源：韋紅群，何珊珊，周陸禮，等. 新型蠶種母蛾烤蛾房的研發與應用[J]. 廣東蠶業，2022，56（8）：1-3.
小型蠶種冷庫

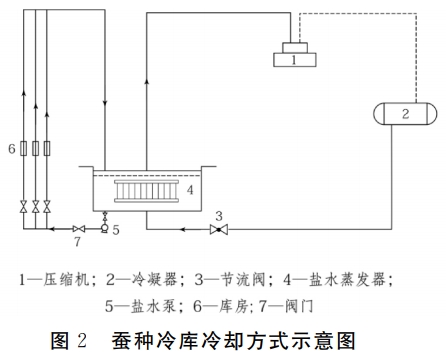

蠶種冷庫與其它類型的冷庫相比，有其自身的特殊性：一是蠶種冷庫屬于高溫冷藏庫，蠶卵不同發育階段對冷庫的溫度要求有所不同，溫度的上下浮動一般要控制在1℃范圍內：二是選擇氨作為制冷劑，鹽水作為載冷劑，必須采用間接冷卻方式：三是冷藏的目的和作用不同，果蔬和肉食品冷庫重點在于如何保鮮保質，而蠶種冷庫重點是控制蠶卵的發育進程以保證不同養蠶季節的蠶種需求。
氨制冷劑的優點在于氨氣能溶解于水，泄露時易被發現。氨氣的正常蒸發溫度低，冷凝壓力和蒸發壓力適中，單位容積制冷量大，熱導率和氣化率大，節流損失小，成本低廉。蠶種冷庫的溫度范圍一般在2~5℃，屬于高溫冷藏庫，冷負荷比較小，采用單級活塞式壓縮機即可滿足使用要求。氨有毒性，氣味對人體刺激性較強，與空氣混合達到一定比例后有燃燒和爆炸的危險。因此，在氨制冷系統中應設置緊急泄氨器，確保在發生意外事故（如火災等）時，能夠?qū)⒄麄€系統中的氨液泄入下水道，以防制冷設備爆炸及氨液外逸，從而保證設備和人身安全。
氨制冷機房一般設置有氨氣體濃度報警裝置，當空氣中氨氣濃度達到100μg/mL或150μg/mL時，能自動發出報警信號，并自動開啟冷機房內的事故排風機。氨氣濃度傳感器安裝在氨制冷機組及貯氨容器上方的機房頂板上。
蠶種冷庫于2014年投入生產，至2020年底已安全運營7年，年冷藏蠶種2萬余張，累計冷藏蠶種18萬余張，出庫蠶種其孵化率可達到98%以上。蠶種冷庫300
的面積、75.6t的庫容量和采用氨活塞式單級壓縮機制冷系統，冷機制冷效率、庫房溫度等各項設計均能夠滿足使用要求，小型冷庫發揮了不小的作用，為河南省蠶桑生產的發展奠定了堅實基礎。
張靜，任闊，潘茂華. 小型蠶種冷庫制冷系統設計實例[J]. 北方蠶業，2021，42（2）：51-53.
免雌雄鑒別的省力高效蠶種生產新技術

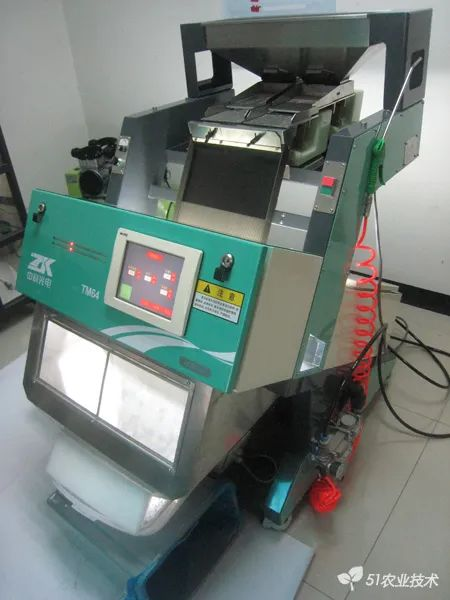

針對蠶種生產面臨雌雄鑒別技術難題，在國家蠶桑產業技術體系的支持下，利用中系雌蠶無性克隆系與日系限性卵色或平衡致死系雜交分別育成了新型單交蠶品種“浙鳳1號”、低制種成本雄蠶新品種“浙鳳2號”，配套研制了雌蛾集團取卵機、CCD雌雄蠶卵自動分選機，建立了一套省力高效的原蠶飼養、蠶種制造新模式。傳統蠶種生產方式需要依靠肉眼鑒別雌雄蠶蛹，再通過中日系原種交配制成生產上應用的雜交種。由于人工鑒蛹費時費工、準確率低，加上從業人員老齡化導致鑒蛹技術人員缺乏，對蠶種質量與生產效率產生了不良影響。雌蛾集團取卵機，實現了中系雌蠶無性克隆系取卵的機械化，比人工取卵方式的制種效率提高4倍，而且可以降低對卵面的損傷，提高了無性克隆的效率與蠶種質量。CCD雌雄蠶卵自動分選機，實現了日系限性卵色系或平衡致死系原種機械化無損傷分離雌雄蠶卵?？筛鶕?jù)雌雄蠶卵的不同卵色，實現機械化無損傷分離雌雄蠶卵，有效解決人工分選雌雄蠶卵效率低的難題，分選效率超過 96萬粒/h，復選準確率超過99.7%。該技術已在杭州千島湖蠶種有限公司等企業的繁育與示范，提高了制種效率和雜交率，受到蠶種生產企業的歡迎。
來源：王永強. 免雌雄鑒別的省力高效蠶種生產新技術[J]. 四川蠶業，2020，2：60.
照片來源：浙江省農業科技成果轉化系統
蠶種生產中的機具設備
新型電動噴霧器（蘭陵縣保農植保機械有限公司，3WBD-20電動噴霧器）
可用于桑園噴施除草劑和含粉劑的殺蟲劑等，彌補了手動噴霧器費力、霧化效果差、以及老式電動噴霧器一次性工作時間短、需將噴霧器整體充電而不能連續工作的缺陷。使用新型電動噴霧器能夠省時、省力、省工，每天20人按工作8h計，能夠節約10個工。
新型電動修枝剪（東臺紅日電子有限公司，YT-17型電動修枝剪）
電動修枝剪可用于桑樹伐條，修剪下垂枝，水平剪梢等，具有輕便、省力、速度快的特點，而且枝條修剪后光滑平整，彌補了手工剪費力、速度慢，以及舊款電動剪要背負水和電瓶不方便操作，不能整天工作的缺陷。使用電動修枝剪與手工剪枝相比較，每天15人按工作8h計，能夠節省10個工。

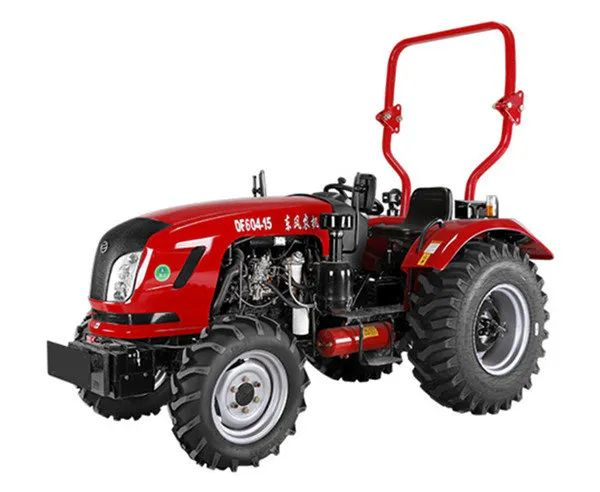

四輪式旋耕機（常州東風農機集團有限公司，DF604-15型四輪式拖拉機）
使用旋耕機耕翻桑園土壤，可使土壤結構保持良好狀態而有利于桑樹根系的生長。桑園一般全年進行3次耕翻，分為冬耕、春耕和夏耕。人工除草每個工按8h計，僅可清除約400ｍ２的桑園雜草；采用旋耕機在行距2.8m的桑園中耕作，8h能耕地1hｍ２，按實際機耕面積計算其除草效率，要比人工除草提高10倍左右。如果專門使用旋耕機除草，其效率為1250ｍ２/h，而人工除草為50ｍ２/h，即旋耕機除草效率是人工除草效率的25倍左右。由于桑園機械除草只能在寬行間進行，窄行和株間部分可采用人工除草或使用化學除草劑。
照片來源：農機通

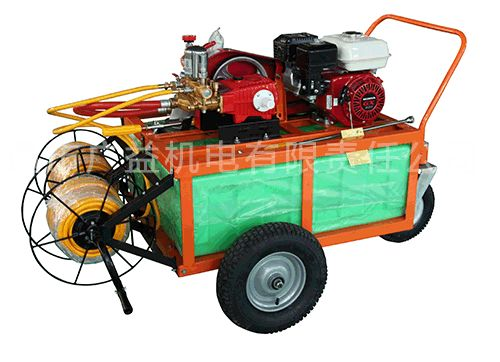

遠射程噴霧機（南通市廣益機電有限責任公司，3WZ-160A型遠射程噴霧機）
該噴霧機可用于桑葉葉面消毒，桑葉從下而上，正反兩面都能噴灑到藥液，霧化效果好，能有效提高桑葉消毒質量，解決了過去電動噴霧器出水量少，葉面消毒不到位的問題。遠射程噴霧機與電動噴霧器相比，前者的工作效率是后者的２倍以上。
照片來源：南通市廣益機電有限責任公司
電動四輪車（南通明諾電動科技有限公司）
由電機驅動，工作時能保持環保清潔，無噪音，無污染；采用四輪轎車底盤啟動迅速，穩定可靠；升降機構采用汽車尾板，能輕松裝卸，可選用手動控制，操作靈活方便。用電動四輪車運輸桑葉、蠶沙，裝載量大，特別是尾板自動控制升降，與三輪車相比不僅降低了勞動強度，其工作效率也提高5倍左右。

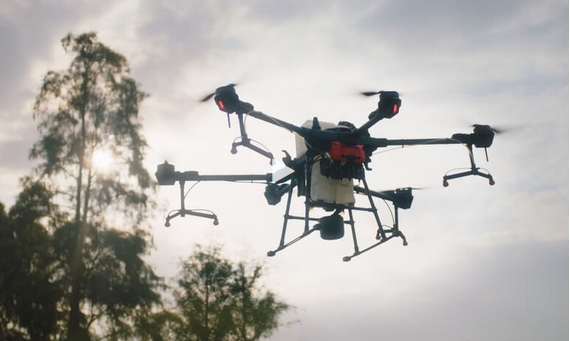

植保無人飛機（大疆，T20植保無人飛機）
無人飛機治蟲防治及時，藥量噴灑均勻，防治效果好，能避免人工治蟲中毒事故的發生。40hｍ２ 的桑園用無人機治蟲每天4人工作需用時3d，人工治蟲每天20人工作需要用時6d，用無人飛機治蟲的效率為人工的10倍，達到節本增效的目的。
照片來源：大疆官網
蠶用消毒電動篩（東臺紅日電子有限公司，YT-132型蠶用消毒電動篩）
將防僵粉、石灰等蠶體蠶座消毒藥劑放入篩里，通過振動器的振動，透過不銹鋼篩網均勻地撒落在蠶體上，起到對蠶體蠶座消毒的作用，撒藥速度是人工操作的2倍左右，彌補了人工撒藥不均勻和速度慢的缺陷。
新型切桑機（東臺紅日電子有限公司，YT-12型切桑機）
電機提供動力帶動刀軸裝置，主動刀軸帶動被動刀軸調整旋轉，桑葉經進料口喂入，由刀片抓料并實現切碎，由出料口排出。家蠶2齡起用葉量多時用切桑機切葉生產效率高，省時省力，切葉速度是手工切葉的3～4倍，徹底解決了手工切桑葉費時、費力的問題。
溫濕度自動控制器（東臺紅日電子有限公司，YT-10型溫濕度自動控制器）
具有安全節能、環保的特點，采用電腦芯片控溫的精確度高，數字顯示環境溫、濕度，脫水自動保護，四面均勻散熱。使用溫濕度自動控制器，自動加溫補濕，操作方便，省工、省成本（比煤碳加溫節約成本50%以上，省工2倍以上），并且避免了傳統加溫設施易發生煤氣中毒和電熱絲加溫不安全以及溫濕度不穩定、變幅大的缺陷。
蠶蛹雌雄高速鑒別機（山東廣通集團，蠶蛹雌雄高速鑒別機）
可以24h連續工作，有效緩解勞動力緊張的問題。該機操作方便，每秒可鑒蛹8個，準確率達98%以上，大幅度提高了勞動生產率（每天的鑒蛹數量是人工鑒蛹的23倍），保證了鑒蛹的進度和鑒蛹的準確率，因而也有效提高了雜交徹底率。
目前，可應用于蠶種生產的機械化、自動化的設備還有很多，如開溝機、桑葉浸漬消毒自動化設備、自動削繭機、自動給桑設備等，如果能充分應用這些機具設備全面實現機械化、自動化生產，蠶種業的綜合效益有望得到進一步提升。
來源：左亞軍，章建華，李明偉，等. 蠶種生產中的機具設備應用簡述[J]. 蠶學通訊，2021，41（3）：34-36.
蠶蛹雌雄分選設備

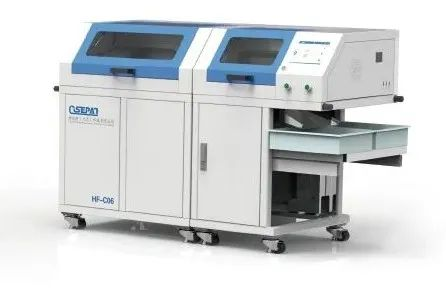

蠶蛹雌雄分選是蠶種生產企業生產過程的重要環節。目前蠶蛹雌雄分選依然沿用手工操作，速度慢、用工量大、成本高。落后的生產模式成為制約行業規?；l(fā)展的瓶頸，行業迫切需要蠶蛹雌雄高速鑒別與分選操作的自動化。HF-C06蠶蛹雌雄高速鑒別與分選設備是北京化工大學、西派特（北京）科技有限公司和山東廣通蠶種有限公司聯合開發的高新技術產品。?原理是基于蠶蛹雌雄在化學組成上的不同，以光波為媒介高速采集蠶蛹的化學特征信息，實現其性別的高速鑒別；采用機械和氣動原理，實現蠶蛹活體喂料和分選的自動化。
快速：自動高速鑒別和自動計數分選 無損：鑒別與分選過程對蠶蛹無損傷 高效：安全性能符合生產現場要求 適應性強：自動定標、操作簡單、智能化程度高
在山東廣通蠶種有限公司春季和秋季生產中，每天可以分選數千公斤蠶蛹樣品。HF-C06蠶蛹雌雄高速鑒別與分選設備的性能和指標通過了山東省青州市科技局專家的測試。
大型蠶種浸酸處理車間

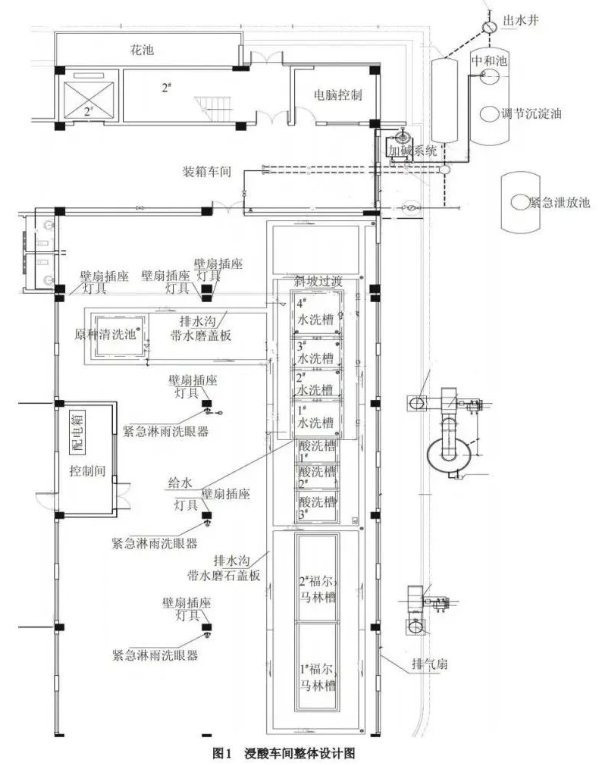

廣西壯族自治區蠶業技術推廣總站蠶種浸酸車間為南北走向，長39m，寬15m，車間內設計有控制間、空中軌道操作系統、福爾馬林槽、酸洗槽、水洗槽、廢水處理系統、廢氣處理系統、緊急淋雨系統、晾種室、裝箱車間等。各組成部分按照蠶種出庫、浸酸的工序（蠶種出庫→室溫散冷0.5h→福爾馬林浸泡20min→撈出瀝干→浸酸→設定目的溫度與比重→出浸酸缸→清水逐級漂洗→晾干）來進行設計。在提高工作效率的基礎上，既考慮工序流水作業的科學性，也充分考慮造價成本，是目前國內規模最大的浸酸車間之一。

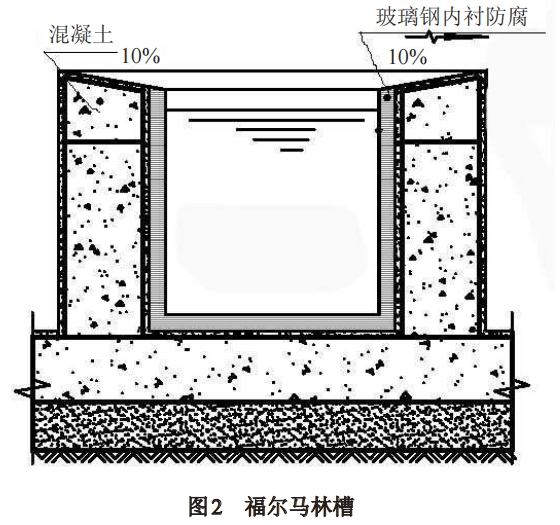

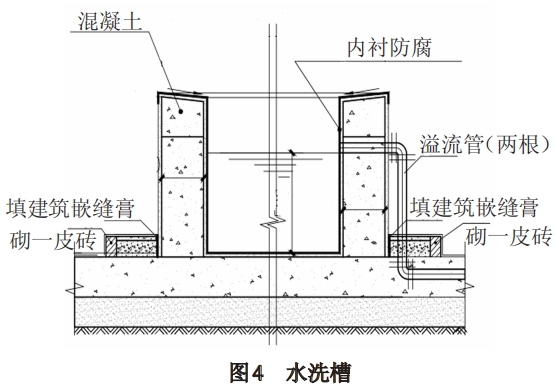

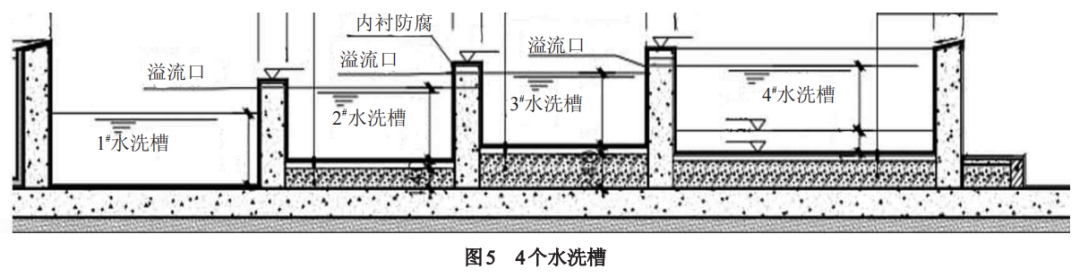

本車間共設計有2個福爾馬林槽，3個酸洗槽，4個水洗槽，各槽按照東西走向依次排開。
空中軌道：位于各連體槽的正上方，由6對鋼筋混凝土柱體對稱支撐，6條橫向鋼梁承載1條東西走向的主鋼梁，軌道位于主鋼梁上，在鋼梁上裝載3個電動葫蘆吊，每個電動葫蘆吊載重≤1.5t，考慮到鋼軌兩個吊點間可能有3個葫蘆吊同時工作，設計鋼梁最大載重≤4.5t。電動葫蘆吊控制系統位于車間控制室內，在控制室里可操作并觀測其工作情況。
鹽酸系統：設置有2個容量為10t的鹽酸罐，1個容積為5m3的臨時鹽酸罐，3個罐體均位于浸酸車間2樓。此設計可以充分利用鹽酸的液面差，在使用時直接開閥門，鹽酸即可流入酸槽。
福爾馬林系統：包括1個容量為5t的福爾馬林罐，福爾馬林罐與1# 福爾馬林槽、2# 福爾馬林槽之間用φ0.05m的耐腐蝕管相通。
廢氣處理系統：分為車間局部通風和廢氣處理兩個部分。局部通風由安裝在酸洗槽和福爾馬林槽邊側墻上的多個防腐玻璃鋼排氣扇向室外通風，以減少室內廢氣污染。廢氣處理分為福爾馬林廢氣和酸廢氣處理。

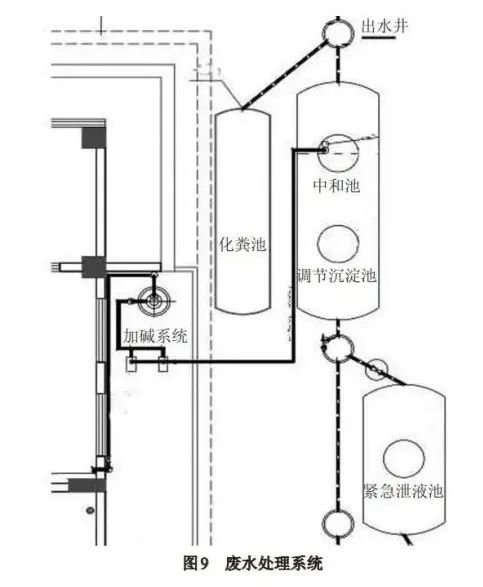

廢水處理系統：主要由緊急泄液池、調節沉淀池、中和池、化糞池、加堿系統以及各路廢水管道網組成。福爾馬林槽、酸槽、水槽中廢液以及清洗車間的廢水通過排污管排入調節沉淀池，經過沉淀靜置，再排到中和池，在中和池中廢液與堿液發生酸堿中和反應，經檢驗合格后排入市政管道。
晾種室：設計為2層，面積約350m2，設計要求為通風透氣遮陽，防鼠防蟲。在晾種室墻壁上安裝多個排氣扇，以及室內配備多臺可移動的工業電扇，便于通風透氣，及時晾干蠶種。浸酸清洗后的蠶種放于晾種室的晾種架上晾干后，轉運至裝箱車間整理打包后發種，保證蠶種及時足量發放。
廣西大型蠶種浸酸車間的設計與應用，不但改善了蠶種浸酸車間的基礎配套設施，提高了工作效能，同時也具有節能環保、安全可靠的優點。該車間的設計有效解決了浸酸系統存在的安全問題，包括機械設備易腐蝕、操作人員存在安全隱患等問題，具備科學和完善的蠶種浸酸設備設施。在蠶種浸酸處理量方面，該浸酸車間每天可浸酸處理2萬張一代雜交種和1萬張原種，極大地提高了廣西蠶種的生產效率，為國內大型蠶種浸酸車間的設計與應用提供參考。
來源：譚汪英，余武昌，梁澤彥，等. 家蠶蠶種浸酸車間的設計與研發——以廣西某大型蠶種浸酸處理車間為例[J]. 廣西蠶業，2019，56（3）：39-45.
閬中蠶種場桑蠶智能系統

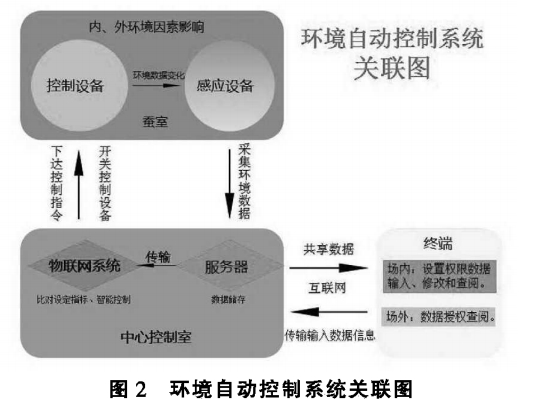

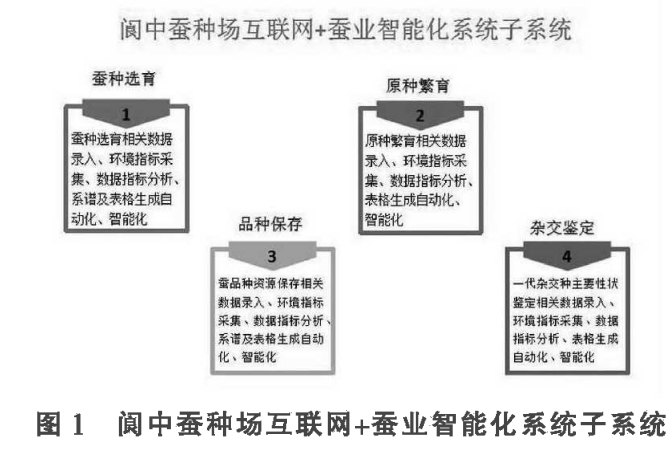

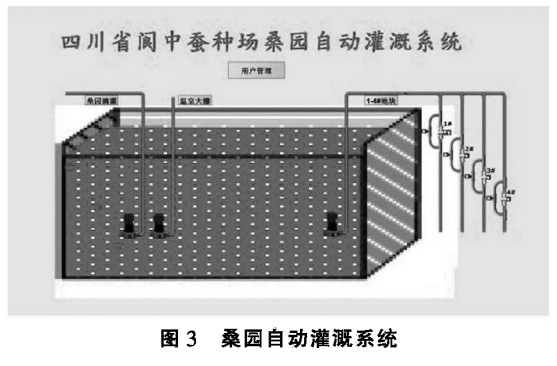

“閬中蠶種場桑蠶智能系統”包括“蠶種場互聯網+蠶業智能化系統”“家蠶良種繁育環境指標自動控制系統”“桑園自動灌溉系統”以及影像系統四部分。
通過多年多季桑、蠶品種選育的溫度、濕度等主要氣象數據等大數據分析，為桑、蠶品種選育提供可供借鑒的環境氣象條件指標，探索出桑蠶品種部分性狀選育的合適氣象條件，定向選育適銷對路新品種。
桑蠶品種主要性狀數據和圖片，可隨時與選育（或引進）當年當季或任選年季比對，直觀、便捷掌握品種性狀變化動態，快速、髙效地穩、提高品種性狀成為了可能。通過蠶桑環境、品種、氣象等歷史資料等大數據分析，預測病蟲害發生時段和蟲口密度、桑葉和蠶繭產量、品種變化趨勢等。
系統開發完善后，可以在蠶桑主管部門、蠶?？蒲性核?、各級蠶種繁育場、蠶桑產業實體等單位應用。通過互聯網，實現上述部門之間的互聯互通、信息共享 ，讓做大、做優蠶桑全產業鏈成為了可能。蠶種選育、生產和蠶桑產業實體等單位，將蠶桑機械等設備接入該系統，為蠶業機械化、智能化、信息化奠定基礎。
來源：鮮躍榮. 閬中蠶種場桑蠶智能系統研發簡報[J]. 四川蠶業. 2021，49（2）：20-22.
