日韩高潮性爱内射无码中出精品,久草青青视频网站,在线免费观看亚洲v

信息中心

繭絲動(dòng)態(tài)

當(dāng)前位置：首頁 > 信息中心 > 宏觀視野

【檢驗(yàn)】生絲電子檢驗(yàn)中糙疵分布探討

來源：《絲綢》

作者：《絲綢》

時(shí)間：2012-03-15 09:41:36

目前，中國現(xiàn)行的生絲檢驗(yàn)采用GB/T 1797-2008《生絲》國家標(biāo)準(zhǔn)和GB/T 1798-2008《生絲試驗(yàn)方法》仍屬于傳統(tǒng)檢驗(yàn)方法。清潔、潔凈和勻度等質(zhì)量指標(biāo)采用黑板檢驗(yàn)方法，主要依靠檢驗(yàn)人員的目光來評(píng)定等級(jí)，這在一定程度上會(huì)受到檢驗(yàn)人員的素質(zhì)、經(jīng)驗(yàn)和情緒等人為因素的影響。而電子檢驗(yàn)就不會(huì)受這些人為因素的干擾，，使生絲檢驗(yàn)結(jié)果更加客觀與公正，因此隨著電子檢測技術(shù)的發(fā)展，生絲采用電子檢驗(yàn)方法來評(píng)定等級(jí)是發(fā)展的必然趨勢。

近年來，中國正在研究生絲電子檢驗(yàn)的方法和標(biāo)準(zhǔn)，生絲電子檢驗(yàn)中疵點(diǎn)主要分為糙疵、粗節(jié)、細(xì)節(jié)和雪糙疵四大類。為了合理地制定生絲疵點(diǎn)的電子檢驗(yàn)分級(jí)標(biāo)準(zhǔn)，需要了解疵點(diǎn)在絲條上的分布情況。在生絲檢驗(yàn)中，一般可以近似地假定生絲疵點(diǎn)的發(fā)生數(shù)服從泊松分布^[1]；但在利用電子檢測方法對(duì)一定絲長進(jìn)行微間隔連續(xù)監(jiān)測時(shí)，發(fā)現(xiàn)檢測到的疵點(diǎn)的發(fā)生數(shù)用泊松分布來擬合時(shí)會(huì)產(chǎn)生較大誤差。為此，為了確定該分布的準(zhǔn)確形態(tài)，本研究將通過調(diào)查電子檢驗(yàn)中生絲糙疵的分布，對(duì)此問題進(jìn)行必要的探討。
1材料與方法

1.1糙疵分類與分布調(diào)查

1.1.1糙疵分類

在本研究中，糙疵是指被檢測的疵點(diǎn)樣本中質(zhì)量超過平均檢測樣本質(zhì)量的80%，長度大于等于1mm以上的疵點(diǎn)。糙疵根據(jù)大小可以分為三類：大糙、中糙和小糙。具體分類見圖1，大糙由E1、D2、E2、C3、D3、E3、A4、B4、C4、D4和E4區(qū)組成，中糙由E0、D1、C2、A3和B3區(qū)組成，小糙由A0、B0、C0、D0、A1、B1、C1、A2和B2區(qū)組成。

1.1.2數(shù)據(jù)采集

為了解糙疵的分布，在生絲電子檢驗(yàn)儀上測試

了批號(hào)為A～G的7批未經(jīng)浸泡的不同規(guī)格與等級(jí)的生絲。生絲疵點(diǎn)電子檢驗(yàn)時(shí)以1000m為單位長度，分別檢測每單位長度內(nèi)的大、中、小糙疵個(gè)數(shù)，每1000m絲條上各類糙疵個(gè)數(shù)組成一組數(shù)據(jù)。每批生絲測量200組左右的數(shù)據(jù)。生絲電子檢驗(yàn)時(shí)由電容式和光電式2種傳感器同時(shí)檢測，并以電容式傳感器檢測數(shù)據(jù)為準(zhǔn)，7批生絲電子檢驗(yàn)得到的大糙、中糙和小糙的頻數(shù)分布統(tǒng)計(jì)詳見表1、表2、和表3。

表1大糙頻數(shù)分布

批號(hào)	頻數(shù)					總頻數(shù)	平均值	方差
批號(hào)	0	1	2	3	4	總頻數(shù)	平均值	方差
A	174	20	7	2	1-	204	0.2157	0.3572
B	172	15	5	-	-	192	0.1302	0.1662
C	184	18	2	-	-	204	0.1078	0.1164
D	188	13	3	-	-	204	0.0931	0.1144
E	175	5	-	-	-	180	0.0278	0.0272
F	184	13	6	1	-	204	0.1373	0.2077
G	166	12	1	1	-	180	0.0944	0.1307

表2中糙頻數(shù)分布

批號(hào)	頻數(shù)			總頻數(shù)	平均值	方差
批號(hào)	0	1	2	總頻數(shù)	平均值	方差
A	174	14	1	204	0.0784	0.0825
B	172	6	-1	192	0.0313	0.0304
C	184	5	2	204	0.0343	0.0432
D	188	13	-	204	0.0833	0.0965
E	175	5	-	180	0.0278	0.0272
F	184	8	-	204	0.0392	0.0379
G	166	2	-	180	0.0111	0.0110

表3小糙頻數(shù)分布統(tǒng)計(jì)

批號(hào)	頻數(shù)											總頻數(shù)	平均值	方差
批號(hào)	0	1	2	3	4	5	8	10	14	18	20	總頻數(shù)	平均值	方差
A	99	69	28	4	2	1-	-	-	-	1	-	204	0.5235	2.2643
B	121	56	17	2	-	-	2	-	-	-	-	192	0.5521	1.0758
C	124	60	18	1	-	-	-		1-	-	-	204	0.5539*	1.3518
D	109	60	27	4	4	-	-	-	-	-	-	204	0.6961	0.8333
E	146	67	6	1	-	-	-		-			180	0.2333	0.2804
F	109	57	29	4	2	2	-	1	-	-	-	204	0.7598	1.3460
G	124	40	9	6	-	-	-	-	-	-	1	180	0.5333	2.6749

　　1.2頻數(shù)分布適合性評(píng)定

將通過電子檢測得到的生絲糙疵分布的實(shí)測值制成頻數(shù)分布表，對(duì)實(shí)測頻數(shù)分布與泊松分布、二項(xiàng)分布、負(fù)二項(xiàng)分布、Neyman分布、泊松-二項(xiàng)分布和復(fù)合泊松分布^[2]等分布類型的理論頻數(shù)分布進(jìn)行X²檢驗(yàn)，以確定分布類型，當(dāng)理論頻數(shù)和實(shí)測頻數(shù)之間的適合度差異不顯著時(shí)，可判斷為實(shí)測樣本屬于該種分布類型^[2]。X²檢驗(yàn)方法為：

　　2結(jié)果與分析

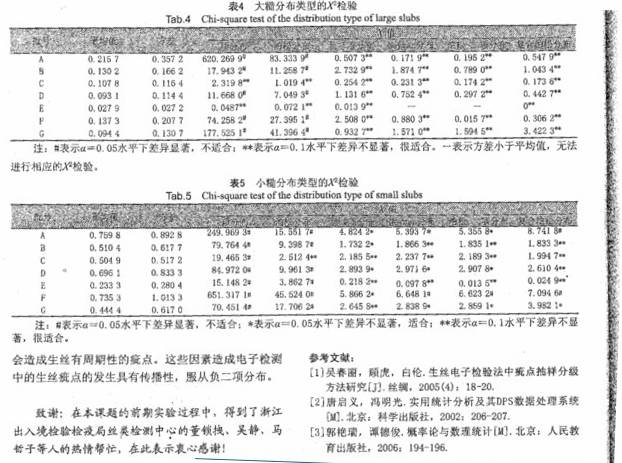

大糙的X²檢驗(yàn)情祝見表4。從表3中可以看出，A、B、C、F和G5個(gè)批次的生絲在電子檢測時(shí)小糙出現(xiàn)了特別的偶發(fā)險(xiǎn)疵點(diǎn)個(gè)數(shù)區(qū)間分布，在此給予適當(dāng)?shù)念l數(shù)區(qū)間合并，然后對(duì)合并后的頻數(shù)分布進(jìn)行X²檢驗(yàn)，詳見表5。從表2可以看出，中糙的頻數(shù)分布區(qū)間個(gè)數(shù)很少（不超過3個(gè)），可以很好地和各種類型分布擬合，在此不作詳述.

2.1.1大糙分布適合性檢驗(yàn)

從表4可以看出，大糙的分布隨著批次的不同有所差異。除了C和E批次由于大糙頻數(shù)分布區(qū)間數(shù)較少而符合二項(xiàng)分布和泊松分布外，其他各批均不符合這兩種類型分布；除了E批次的分布頻數(shù)的方差小于平均值，不能進(jìn)行Neyman分布和泊松-二項(xiàng)分布的X²檢驗(yàn)外，其他各批均符合這兩種類型的分布；所有批次均符合負(fù)二項(xiàng)分布和復(fù)合泊松分布因此，大糙的分布類型符合負(fù)二項(xiàng)分布和復(fù)合泊松分布。

2.1.2小糙分布適合性檢驗(yàn)

從表5可以看出，隨著批次的不同，小糙的分布類型有所差異，但并不顯著。除了C批次，均不符合泊松分布；除F批次外，均符合Neyman分布、泊松-二項(xiàng)分布；除A批次外，均符合復(fù)合泊松分布；所有批次均不符合二項(xiàng)分布，但是全部符合負(fù)二項(xiàng)分布。由此可得小糙的產(chǎn)生服從負(fù)二項(xiàng)分布。

3結(jié)語

從上面的結(jié)果和分析中可以看出，從整體上講，大糙、中糙和小糙均服從負(fù)二項(xiàng)分布。據(jù)分析是因?yàn)椴糠稚z疵點(diǎn)是在生產(chǎn)過程發(fā)生的長疵點(diǎn)，特別是形成大糙的情況下往往在若干的微間隔中連續(xù)地表現(xiàn)出來。這樣在電子檢測過程中進(jìn)行機(jī)械分類時(shí)，就不像目視檢驗(yàn)?zāi)菢幽軌驅(qū)⒁粋€(gè)長疵點(diǎn)或大糙區(qū)分清楚，而可能使黑板檢驗(yàn)中的一個(gè)長疵點(diǎn)在電子檢測時(shí)被分成幾個(gè)疵點(diǎn)。另外，如果生絲生產(chǎn)設(shè)備上的某個(gè)部件損壞，或者生產(chǎn)過程中的某個(gè)環(huán)節(jié)出現(xiàn)問題，也有可能

（esilk.net聲明：本網(wǎng)登載此文旨在傳遞更多行業(yè)資訊，文章內(nèi)容僅供參考。）
